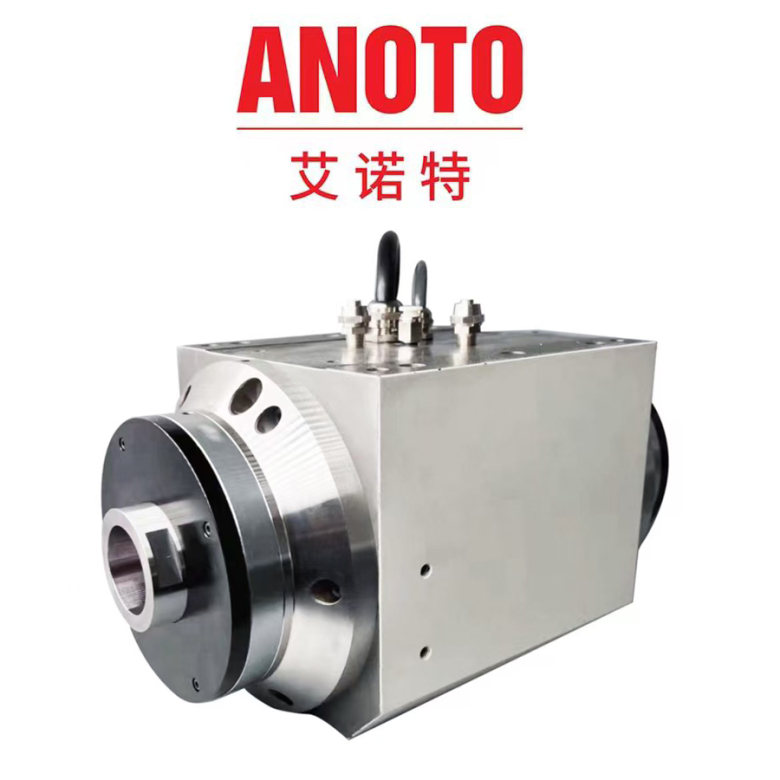

工具磨床手動換刀永磁同步電主軸
主軸銷售：孟先生 13951588600
主軸維修：張先生 13961709597
主軸型號Spindle Type | 單位 | A150F-9SE50 | A150F-8SE502 | A165X165 -8SE502 | A170X170 -8SE502 | A200X200 -8SE502 | |
外型 Model | 套筒外徑Housing diameter | mm | 150 | 150 | 165方型 | 170方型 | 200方型 |
主軸總長Total length | mm | 385 | 295 | 320 | 264 | 335 | |
重量Approx.weight | kg | 40 | 15 | 30 | 30 | 40 | |
法蘭安裝Flange mounting | Yes | Yes | 平面 | 平面 | 平面 | ||
安裝方向Operation position | V/H | V/H | V/H | V/H | V/H | ||
潤滑 Lubrication | 油脂grease | Yes | Yes | Yes | Yes | Yes | |
油氣Oil/air lubrition | / | / | |||||
最高轉速M(fèi)ax.speed | rpm | 9000 | 8000 | 8000 | 8000 | 8000 | |
電機 Motor | 功率Power | kw | 16 | 12 | 7.5 | 22 | 30 |
扭矩Torque S1100%(T) | Nm | 38 | 23 | 15 | 42 | 57.3 | |
電壓Voltage | V | 380 | 380 | 380 | 380 | 380 | |
額定電流Current | A | 30 | 22 | 14 | 41 | 57 | |
最高頻率Max.frequency | Hz | 600 | 533 | 533 | 533 | 533 | |
電機極數Pole | 8 | 8 | 8 | 8 | 8 | ||
旋轉方向Rotation direction | 正 | 正 | 正 | 正 | 正 | ||
配套驅動器功率Driver power | kw | 18.5 | 15 | 7.5 | 22 | 30 | |
夾持規格 Clamping System | 換刀方式Tool change | 手動 | 手動 | 手動 | 手動 | 手動 | |
刀柄規格Taper size | HSK-E50 | 兩端HSK-E50 | 兩端HSK-E50 | 兩端HSK-E50 | 兩端HSK-E50 | ||
夾持刀具最大尺寸Tool dimensions | mm | / | / | / | / | / | |
輔助設備 Equipment | 主軸松刀壓力Tool release pressure | MPa | / | / | / | / | / |
MPa | 0.3 | 0.3 | 0.3 | 0.3 | 0.3 | ||
換刀唉封Tarpait stealning | MPa | 0.4 | 0.4 | 0.4 | 0.4 | 0.4 | |
編碼器Encoder | / | / | / | / | / | ||
冷卻系統功率Cooling power | kw | 2.5 | 2.5 | 2.5 | 2.5 | 2.5 | |
冷卻方式Cooling system | 水/油 | 水/油 | 水/油 | 水/油 | 水/油 | ||
刀具位置傳感器Tool position sensor | / | / | / | / | / |
